2Dデータのエクスポート

このアプリケーションを使用すると、環境データから2D図面を簡単に生成できます。生成されたプランは、PNG / JPEGイメージまたはAutoCAD DXFとしてエクスポートできます。

シンプルまたは複数レイヤー平面図の生成

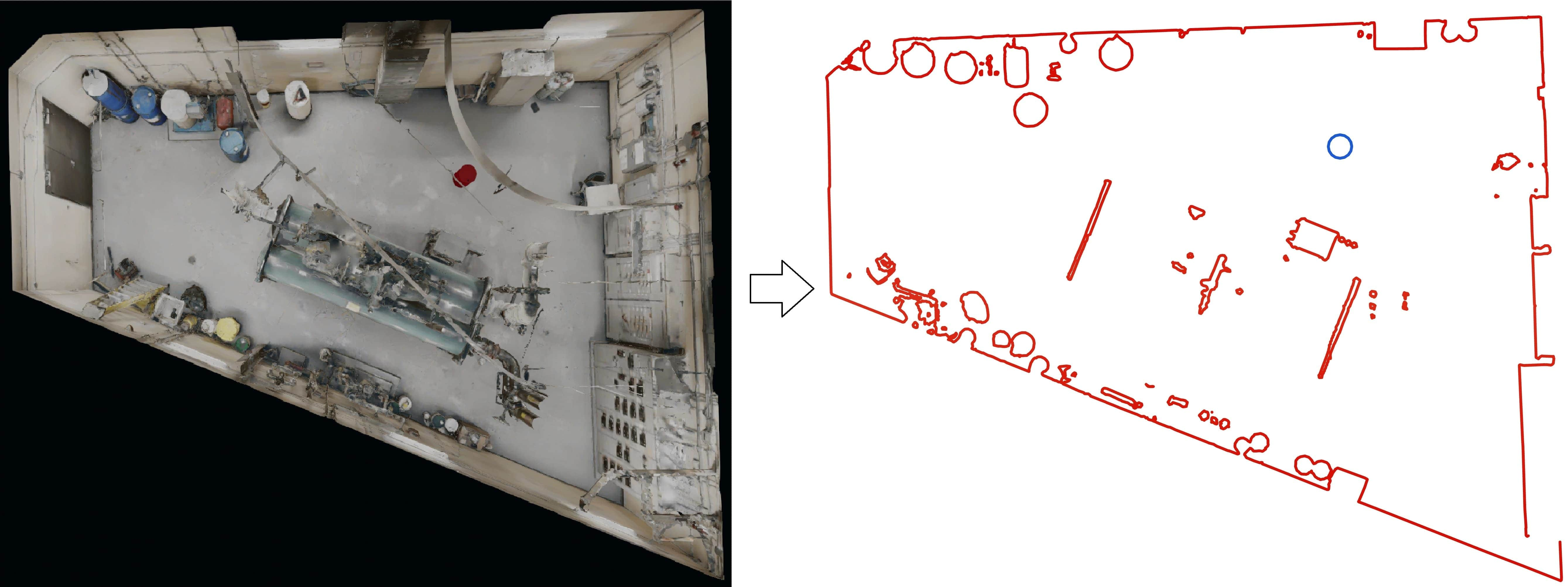

RealityPlan 2Dエクスポートツール

平面図を生成するには:

ツールバーでエクスポート->平面図ツールを選択します。
平面図を作成するスライスの高さを調整します。
フロアプランに 3D モデルとメジャーを含める かどうかを選択します。
エクスポートをクリックして、プランを画像(PNG、JPEG)またはDXFファイル(AutoCAD)として保存します。

平面図の設定

設定	機能
クリッピングボックス	平面図を1つのゾーンに限定します。環境を選択すると環境全体をスライスし、クリッピングボックスを選択するとその内部だけを残します。
複数レイヤー平面図	1つではなく複数の高さでスライスします。各スライスは1つの輪郭にまとめられるのではなく、生成される平面図内でそれぞれの高さレベルを保ったまま個別に維持されます。スパン用のダブルスライダーとプラン密度の設定が追加されます。
平面図にシェイプを含める	作成したプリミティブ (平面、キューブ、シリンダー) を平面図に追加します（基本的な3D形状を参照）。DXFでは青の線で描画され、環境は赤の線で描画されます。
平面図にオブジェクトを含める	3Dモデルを追加します。3Dデータのインポートで取り込んだモデルと、環境から切り出して別の場所に移動したRealityAssetsの両方が対象です。これらも青の線で描画されます。
品質	環境についてタイリングシステムから読み込む詳細レベルを選択します。高は利用可能な最も詳細なレベルを選び、ジオメトリを最も正確に表現します。中は中間のレベルを選び、低はより粗いレベルを選んで最も高速です。
簡略化	エクスポートされるポリラインの点数を削減する後処理です。DXFが軽くなり編集しやすくなりますが、曲線の忠実度は多少下がります。
平面図の高さ	環境を切るスライスの高さで、ビューポートではピンクの線で表示されます。

オルソフォト（正射投影画像）の生成

クリッピングボックスツールを使用すると、さまざまな視覚化モードを使用してオルソフォトを生成できます。面セレクターを使用すると、オルソフォトとしてエクスポートする面を簡単に選択できます。

エクスポートされる面は常に赤で強調表示され、マウスを使用してクリッピングボックスのサイズを変更することで、面のエクスポートセクションのサイズを変更できます。

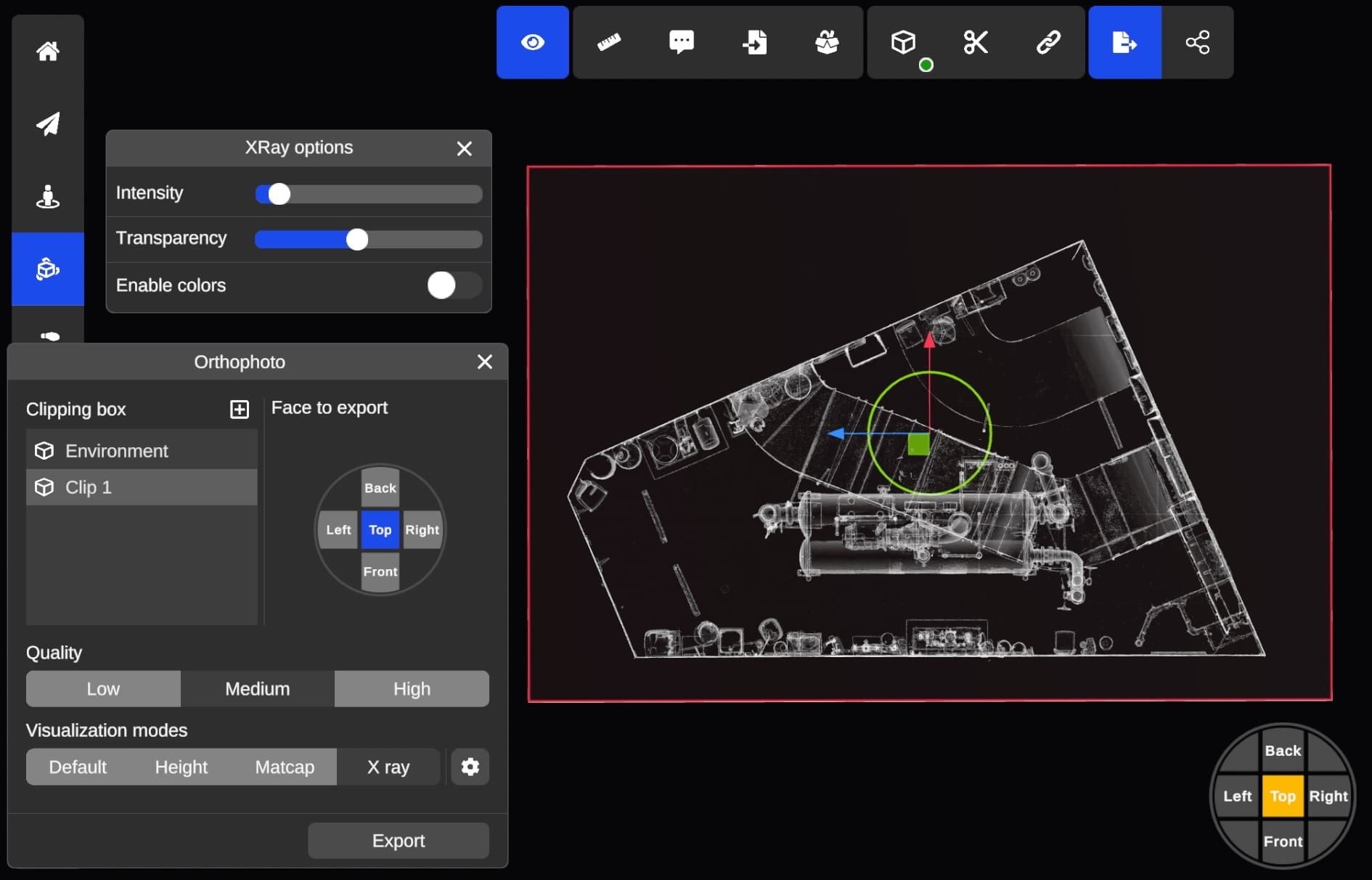

RealityPlan オルソフォトのエクスポート領域

オルソフォトの設定

設定	機能
クリッピングボックス	オルソフォトを1つのゾーンに限定します。環境を選択すると環境全体をエクスポートし、クリッピングボックスを選択するとその内部だけを残します。
エクスポートする面	レンダリングするボックスの面です。平面図には上、立面図には後、左、右、前を選択します。
品質	画像のピクセル密度と、タイリングシステムから読み込む詳細レベルの両方を設定します。エクスポート解像度を参照してください。
視覚化モード	デフォルト、高さ、Matcap、X線のいずれかのシェーディングでオルソフォトをレンダリングします。X線は、色付き点群では読み取りにくいエッジや輪郭を浮き上がらせるため、多くの場合最適な選択です。各モードには独自の設定があり、セレクター横の歯車アイコンから開けます。
透明な背景	有効にすると、環境が見えない領域が黒ではなく透明としてエクスポートされるため、オルソフォトを図面や地図に重ねられます。

対応形式

オルソフォトのエクスポートでは、次の形式がサポートされています。

ファイル形式	種類	詳細
PNG	画像	単一の画像。最長辺は16,384 pxが上限です。
PGW	ワールドファイル (PNGと一緒に書き出されます)	オルソフォトの実世界での位置と縮尺を記録した小さなテキストファイルです。これにより、GISやCADソフトウェアで読み込んだときにPNGが手作業での位置合わせなしに正しい位置と大きさで配置されます。
DXF	XREF画像付きDXF	1枚に統合した画像ではなく画像タイルとしてエクスポートされるため、解像度の上限はありません。AutoCAD で外部参照イメージを再ロードしないと、表示されない場合があります。外部参照画像でDXFを開くことは、オートデスクビューア(AutoCADなど)でのみサポートされています。

エクスポート解像度

オルソフォトの解像度は、エクスポートする面の実寸に品質設定のピクセル密度を掛けた値になります。

品質	最小ピクセル密度	得られる地上分解能 (GSD)
低	50 px/m	1ピクセルあたり2 cm
中	100 px/m	1ピクセルあたり1 cm
高	200 px/m	1ピクセルあたり0.5 cm

品質中では、40 m x 30 mの面は4,000 x 3,000 px、160 m x 120 mの面は16,000 x 12,000 pxでエクスポートされます。

品質はレンダリング時にタイリングシステムから読み込む詳細レベルも決めるため、高では画像が精細になるだけでなく、環境の表現もより詳細になります。
